Cписки контроля доступа (ACL)

Теоретические сведения

Типы ACL

Стандартный
- Анализ только источника
Расширенный
- Анализ источника и получателя
Нумерованный
Именованный

Ключевые слова

host
any
permit
deny

Шаблонная маска

В общем случае вычисляется путем вычитания маски сети из 255.255.255.255, но может и чередовать 0 и 1 в двоичном представлении.

Примеры (Cisco)

Создание стандартного нумерованного ACL для IPv4

conf t
access-list 1 permit 192.168.10.0 0.0.0.255
access-list 1 permit 192.168.20.0 0.0.0.255
access-list 1 deny any

Создание стандартного именованного ACL для IPv4

conf t
ip access-list standard { имя }
permit host 192.168.20.2
permit 192.168.30.0 { шаблонная маска }

Примение ACL на интерфейсе в указанном направлении

conf t
int e0/0
ip access-group { номер | имя } {in | out}

Посмотреть все ACL

show access-lists

Посмотреть конкретный ACL

show access-list 1

Создание именованного ACL для IPv6

ipv6 access-list { имя }
permit tcp 2001:db8::1/64 any eq ?

🧰 Лабораторная работа

Ознакомиться перед выполнением любой лабораторной работы (список раскрывается)

Вместо ❔ или x нужно подставить свой номер по журналу
Выполнять задание без "отмашки" не стоит ⛔, т.к. задание здесь может существовать более актуальная версия
У каждой работы есть срок сдачи 📅, который озвучивается на занятии, после которого работа не может быть защищена на максимальный балл 📉
Дополнительные задания 📚 не являются обязательными, но по результатам сдачи лабораторной работы может быть выдано одно или несколько из них. Также дополнительное задание может быть сформулировано устно
Для каждой лабораторной работы должен быть отчет 📝 с описанием выполнения ваших действий, оформление должно соответствовать требованиям (см. на сайте учебного заведения)
Нужно уметь ответить на вопросы ❓ по теме, контрольные вопросы и другие связанные вопросы
Примеры могут быть выполнены по желанию, а также выданы в качестве дополнительного задания с изменениями или без в случае неуспешной 😢 защиты основной работы
Иногда в работах встречаются задания по IPv4 и IPv6 одновременно 🔗. Это считается как одна работа. Допускается сдача работы только с IPv4 или только с IPv6, но максимальный балл в таком случае получить невозможно

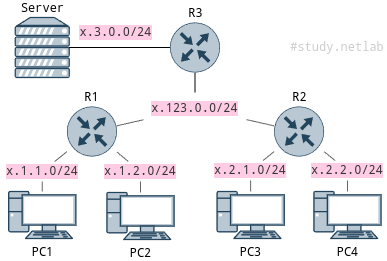

🌐 Схема

Схема сети

✔️ Условия

Доступ к серверу должны иметь только устройства из сетей x.2.1.0 и x.2.2.0.
Использовать статическую маршрутизацию с применением суммирования маршрутов.
Сети x.1.1.0 и x.2.1.0 имеют доступ между собой.
Сети x.2.1.0 и x.2.2.0 имеют доступ между собой.
Между остальными сетями нет доступа.

📚 Дополнительные задания

Создать и настроить схему с теми же условиями только для IPv6. Адреса заменить по формату: 2002:x::{ IPv4-адрес }/64, заменив . на : в IPv4-адресе.

🤔 Контрольные вопросы

Где можно использовать на схеме маршрут по умолчанию?
Как выбирать место размещения ACL?
Какие отличия стандартных от расширенных ACL?
Номера или имена списков доступа по возможности должны содержать x.
Какое неявное правило существует в конце любого списка?
