Группа протоколов FHRP

Теоретические сведения

Зачем нужна данная группа протоколов

First Hop Redundancy Protocols (протокол резервирования первого "хопа")

В домашней сети обычно один шлюз и там данная группа не нужна.

В сети, где несколько выходов из нее (резервные), необходимо в маршрутах указывать шлюз. Часто это адрес интерфейса маршрутизатора. Но что, если с этим интерфейсом или машрутизатором произойдет? В случае динамической маршрутизации, возможно, ничего страшного. Но если маршрутизация статическая или в сети есть обычные ПК, на которых, как правило, только один шлюз по умолчанию, часть сети может оказаться недоступной.

Для решения проблемы выбирают группу маршрутизаторов, сообщают им общий виртуальный адрес, за который они отвечают. Этот виртуальный адрес и будет шлюзом для всех остальных. Теперь, если что-то произойдет с одним из маршрутизаторов, вместо него за шлюз будет отвечать другой маршрутизатор.

Протоколы группы FHRP

HSRPVRRPGLBP

Hot Standby Router Protocol
Протокол Cisco
Максимум 2 маршрутизатора
Может быть больше, но реально они будут задействованы, когда что-то произойдет с одним из двух

Virtual Router Redundancy Protocol
Свободный протокол
Похож на HSRP
Максимум 2 маршрутизатора

Gateway Load Balancing Protocol
Протокол Cisco
Максимум 4 маршрутизатора

VRRP

Группы

Объединение маршрутизаторов в одну группу образует виртуальный маршрутизатор. Ему назначается IP-адрес, который будет использоваться как шлюз по умолчанию для узлов в сети.

Виртуальный MAC-адрес 0000:5E00:01xx, где xx - номер группы VRRP.

Роли устройств

VRRP Master - маршрутизатор, который отвечает за пересылку пакетов, которые отправлены на шлюз.

VRRP Backup - маршрутизатор, который находится в режиме ожидания и готов взять на себя роль VRRP Master router, как только тот станет недоступным.

Приоритет маршрутизатора (priority)

В одной группе главный маршрутизатор выбирается на основе приоритета
Может иметь значение от 1 до 255
Чем выше значение, тем выше приоритет маршрутизатора

Если виртуальный адрес равен адресу одного из маршрутизаторов на его интерфейсе, то этому марщрутизатору назначается наивысший приоритет - 255.

Режим `preempt`

Когда главный маршрутизатор запускается позже, или "пропадает" на время, то его место занимает другой маршрутизатор из этой же группы.

Чтобы после "появления" главного маршрутизатора он снова мог им стать, нужно включать этот режим.

Таймеры

В рамках одной группы маршрутизаторы периодически отправляют друг другу hello- сообщения, чтобы убедиться, что соседнее устройство в норме.

`HelloTime`

Интервал времени, в течении которого маршрутизатор ожидает от активного маршрутизатора hello-пакеты.

Интервал от 1 до 255
По умолчанию 3 секунды

`HoldTime`

Интервал времени по истечении которого активный или резервный маршрутизатор объявляется недоступным.

Интервал от 1 до 255
По умолчанию 10 секунд

Обычно значение HoldTime берется равным 3 x HelloTime.

Аутентификация

Установка доверительных отношений между маршрутизаторами из одной группы позволяет изолироваться от злоумышленника, который может установить наивысший приоритет на своем устройстве и включить preempt. Это позволит ему "руководить" группой и весь трафик будет проходить через его устройство.

Пароль должен быть одинаковым для всех маршрутизаторов, принадлежащих одной группе
Пароль передается в открытом (не зашифрованном) виде
Возможно использование хеша - MD5 (более безопасно)

Отсутствие встроенной балансировки нагрузки

Весь трафик идет через главный маршрутизатор.

✔️ Есть решение:

На маршрутизаторах настраивается несколько VRRP-групп,
В каждой группе сделать так, чтобы разные маршрутизаторы стали Master,
Для одной части хостов сделать шлюзом один маршрутизатор, для другой части - другой маршрутизатор

Примеры

Пример 1 (Cisco)

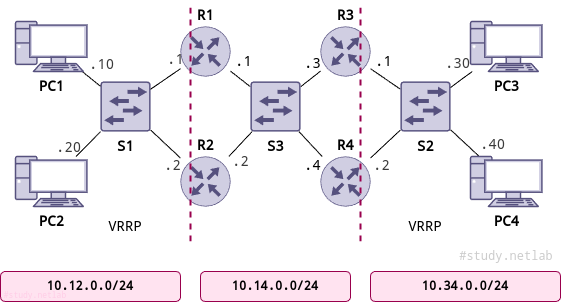

Схема и деление на подсети

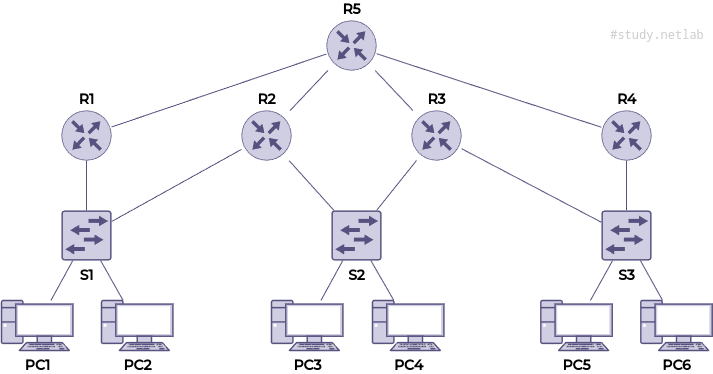

Схема

Адреса виртуальных маршрутизаторов - последний адрес в сети.

Настройка первой LAN

Priority R1 - 200
Priority R2 - 100
На R1 режим preempt

R1R2PC1PC2

conf t
int e0/0
ip add 10.12.0.1 255.255.255.0
vrrp 1 priority 200
vrrp 1 ip 10.12.0.254
vrrp 1 preempt
no sh
end
wr mem

conf t
int e0/0
ip add 10.12.0.2 255.255.255.0
vrrp 1 priority 100
vrrp 1 ip 10.12.0.254
no sh
end
wr mem

ip 10.12.0.10/24 10.12.0.254
save

ip 10.12.0.20/24 10.12.0.254
save

Схема: (1)

Настройка второй LAN

Priority R3 - 200
Priority R4 - 100
На R3 режим preempt

R3R4PC3PC4

conf t
int e0/0
ip add 10.34.0.1 255.255.255.0
vrrp 1 priority 200
vrrp 1 ip 10.34.0.254
vrrp 1 preempt
no sh
end
wr mem

conf t
int e0/0
ip add 10.34.0.2 255.255.255.0
vrrp 1 priority 100
vrrp 1 ip 10.34.0.254
no sh
end
wr mem

ip 10.34.0.30/24 10.34.0.254
save

ip 10.34.0.40/24 10.34.0.254
save

Схема: (1)

Проверка

sh vrrp ? - посмотреть состояние протокола.

Настройка центральной сети

Чтобы была доступность между ПК из разных подсетей, необходимо настроить маршрутизацию. Маршрутизация может быть статической или динамической, но на данный момент будет настроена статическая.

Между LAN1 и LAN2 есть несколько путей, и все их можно создать. Но если что-то произойдет с маршрутом, то устройство не всегда может знать, что с ним что-то не так.

Так, например, на R1 и R2 можно создать следующие маршруты

R1, R2

conf t
ip route 10.34.0.0 255.255.255.0 10.14.0.3
ip route 10.34.0.0 255.255.255.0 10.14.0.4
end

Аналогично нужно сделать на остальных маршрутизаторах.

show ip route - отобразить таблицу маршрутизации.

Допустим, на R3 интерфейс в сторону S2 или S3 станет нерабочим. Тогда R1 и R2, не зная, этого могут продолжать слать туда пакеты.

Схема: (1)

Есть несколько вариантов:

Динамическая маршрутизация,
SLA,
VRRP.

Далее приводится конфигурация варианта с VRRP.

R1R2R3R4

conf t
int e0/1
ip add 10.14.0.1 255.255.255.0
vrrp 12 priority 200
vrrp 12 ip 10.14.0.12
no sh
end

conf t
int e0/1
ip add 10.14.0.2 255.255.255.0
vrrp 12 priority 100
vrrp 12 ip 10.14.0.12
no sh
end

conf t
int e0/1
ip add 10.14.0.3 255.255.255.0
vrrp 34 priority 200
vrrp 34 ip 10.14.0.34
no sh
end

conf t
int e0/1
ip add 10.14.0.4 255.255.255.0
vrrp 34 priority 100
vrrp 34 ip 10.14.0.34
no sh
end

После этого можно настроить маршруты со шлюзом на виртуальный адрес.

R1, R2R3, R4

conf t
ip route 10.34.0.0 255.255.255.0 10.12.0.34
end

conf t
ip route 10.12.0.0 255.255.255.0 10.12.0.12
end

VRRPv3 (IPv6)

enable
configure terminal
fhrp version vrrp v3
interface type number
vrrp group-id address-family ipv6
address ip-address [primary | secondary]
end

Пример 2 (Huawei)

Здесь приведен пример настройки VRRP на Huawei.

Требуется эмулятор eNSP, который можно скачать с оф. сайта Huawei

Пример актуален для eNSP 1.3.00 (V100R003C00).

Краткая справка по Huawei

Табл. Сравнение команд

Cisco	Huawei
show	display
running-configuration	current-configuration
clear	reset
configure terminal	system-view
write	save
quit	exit
no	undo

Выключить интерфейс

system-view
interface g0/0/0
shutdown
return

Включить интерфейс

system-view
interface g0/0/0
undo shutdown
return

Отобразить текущую конфигурацию устройства

display current-configuration

Далее приведен пример настройки протокола VRRP на Huawei.

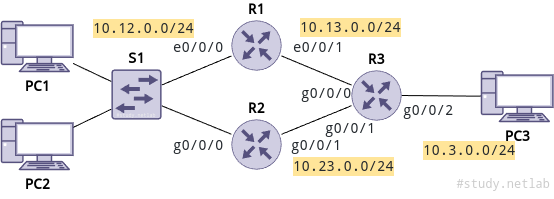

Схема сети

R1 (Router)R2 (AR3260)R3 (AR2240)

system-view
vrrp version v3
vrrp version-3 send-packet-mode v3-only

int e0/0/1
ip add 10.13.0.1 24

int e0/0/0
ip add 10.12.0.1 24
vrrp vrid 12 virtual-ip 10.12.0.12
vrrp vrid 12 priority 250

ip route-static 10.3.0.0 24 10.13.0.3

return
save

system-view
vrrp version v3
vrrp version-3 send-packet-mode v3-only

int g0/0/1
ip add 10.23.0.2 24

int g0/0/0
ip add 10.12.0.2 24
vrrp vrid 12 virtual-ip 10.12.0.12
vrrp vrid 12 priority 200

ip route-static 10.3.0.0 24 10.23.0.3

return
save

system-view

interface g0/0/2
ip add 10.3.0.3 24

int g0/0/0
ip add 10.13.0.3 24

int g0/0/1
ip add 10.23.0.3 24

ip route-static 10.12.0.0 24 10.12.0.1
ip route-static 10.12.0.0 24 10.23.0.2

return
save

display ip int br - посмотреть настроенные адреса на устройстве.

Настройка ПК выполняется интуитивно просто. Необходимо указать адрес, маску и адрес шлюза.

Пример 3 (MikroTik)

Здесь приведен пример настройки VRRP на MikroTik.

Актуально для Router OS 7.8 stable.

Преднастройки

При добавлении образа MikroTik в GNS3 по умолчанию устанавливается только 1 адаптер, поэтому необходимо увеличить данное число (рисунок ниже).

Также названия интерефейсов указываются с 0, а в CLI устройства их нумерация начинается с 1. Чтобы не запутаться, рекомендуется исправить в настройках GNS3 параметр, отвечающий за формат имени интерфейсов в GNS3 (рисунок ниже).

Схема сети

Настройка сети

Далее приведен пример настройки протокола VRRP на MikroTik.

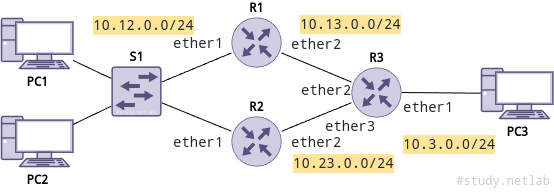

Схема сети

При подключении к устройству использовать логин admin и пароль <пусто>. Далее устройство может потребовать изменить пароль.

R1R2R3PC1PC2PC3

/system/identity/set name=MTk1

/ip/address/add address=10.12.0.1/24 interface=ether1 disabled=no
/ip/address/add address=10.13.0.1/24 interface=ether2 disabled=no

/ip/route/add dst-address=10.3.0.0/24 gateway=10.13.0.3 disabled=no

interface/vrrp/add version=2 vrid=12 authentication=simple password=pwd preemption-mode=yes priority=250 interface=ether1 interval=3s name=vrrp1
/ip/address/add address=10.12.0.12/24 interface=vrrp1 disabled=no

/system/identity/set name=MTk2

/ip/address/add address=10.12.0.2/24 interface=ether1 disabled=no
/ip/address/add address=10.23.0.2/24 interface=ether2 disabled=no

/ip/route/add dst-address=10.3.0.0/24 gateway=10.23.0.3 disabled=no

interface/vrrp/add version=2 vrid=12 authentication=simple password=pwd preemption-mode=yes priority=200 interface=ether1 interval=3s name=vrrp1
/ip/address/add address=10.12.0.12/24 interface=vrrp1 disabled=no

/system/identity/set name=MTk3

/ip/address/add address=10.3.0.3/24 interface=ether1 disabled=no
/ip/address/add address=10.13.0.3/24 interface=ether2 disabled=no
/ip/address/add address=10.23.0.3/24 interface=ether3 disabled=no

/ip/route/add dst-address=10.12.0.0/24 gateway=10.13.0.1 disabled=no
/ip/route/add dst-address=10.12.0.0/24 gateway=10.23.0.2 disabled=no

ip 10.12.0.10/24 10.12.0.12
save

ip 10.12.0.20/24 10.12.0.12
save

ip 10.3.0.30/24 10.3.0.3
save

ip add print - посмотреть настроенные адреса на маршрутизаторе

/interfaces/vrrp/print - посмотреть состояние интерфейса VRRP

/ip/route/print - посмотреть таблицу маршрутизации

Теперь можно проверить доступность PC3 с PC1

PC1> ping 10.3.0.30

84 bytes from 10.3.0.30 icmp_seq=1 ttl=62 time=4.527 ms
84 bytes from 10.3.0.30 icmp_seq=2 ttl=62 time=1.783 ms

В Wireshark можно проследить, что эхо-запрос идет через R1.

Теперь, если на R2 сделать приоритет группы VRRP выше, чем на R1, то трафик будет проходить через R2.

Изменение приоритета

При изменении приоритета на более высокий, чем на другом маршрутизаторе в группе, должен быть включен режим preempting.

/interface/vrrp/edit vrrp1 priority

Далее откроется текстовый файл, где нужно изменить значение на необходимое.

В данном примере значение приоритета VRRP изменено на 254. В итоге эхо-запрос изменил путь - теперь проходит через R2.

Пример 4 (MikroTik + IPv6)

🐞 В виртуализации возникают проблемы с IPv6 и VRRP, схема может быть нестабильной.

Далее приведен пример настройки протокола VRRP на MikroTik.

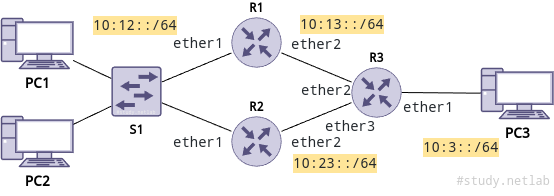

Схема сети

R1R2R3PC1PC2PC3

/system identity set name=MT1

/system package enable ipv6
/system reboot

/ipv6 address add address=10:12::1/64 interface=ether1 disabled=no
/ipv6 address add address=10:13::1/64 interface=ether2 disabled=no

/ipv6 route add dst-address=10:3::/64 gateway=10:13::3 disabled=no

/interface vrrp add version=3 vrid=126 preemption-mode=yes priority=250 interface=ether1 interval=3s v3-protocol=ipv6 name=vrrp6
/ipv6 address add address=10:12::12/64 interface=vrrp6 disabled=no

/system identity set name=MT2

/system package enable ipv6
/system reboot

/ipv6 address add address=10:12::2/64 interface=ether1 disabled=no
/ipv6 address add address=10:23::2/64 interface=ether2 disabled=no

/ipv6 route add dst-address=10:3::/64 gateway=10:23::3 disabled=no

/interface vrrp add version=3 vrid=126 preemption-mode=yes priority=200 interface=ether1 interval=3s v3-protocol=ipv6 name=vrrp6
/ipv6 address add address=10:12::12/64 interface=vrrp6 disabled=no

/system identity set name=MT3

/system package enable ipv6
/system reboot

/ipv6 address add address=10:3::3/64 interface=ether1 disabled=no
/ipv6 address add address=10:13::3/64 interface=ether2 disabled=no
/ipv6 address add address=10:23::3/24 interface=ether3 disabled=no

/ipv6 route add dst-address=10:12::/64 gateway=10:13::1 disabled=no
/ipv6 route add dst-address=10:12::/64 gateway=10:23::2 disabled=no

ip 10:12::10/64
save

ip 10:12::20/64
save

ip 10:3::30/64
save

/ipv6 add print - посмотреть настроенные адреса на маршрутизаторе можно с помощью команды.

/ipv6/route/print - посмотреть таблицу маршрутизации

Теперь можно проверить доступность PC3 с PC1

PC1> ping 10.3.0.30

84 bytes from 10.3.0.30 icmp_seq=1 ttl=62 time=4.527 ms
84 bytes from 10.3.0.30 icmp_seq=2 ttl=62 time=1.783 ms

Пример 5 (Linux)

keepalived - пакет, реализующий VRRP.

apt-get install keepalived - установка в Debian.

/etc/keepalive(d)/keepalive(d).conf - файл конфигурации.

Включить маршрутизацию

echo net.ipv4.ip_forward=1 >> /etc/net/sysctl.conf
sysctl -p

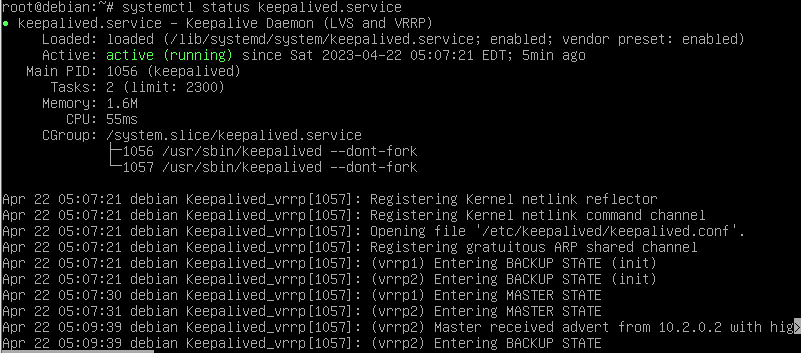

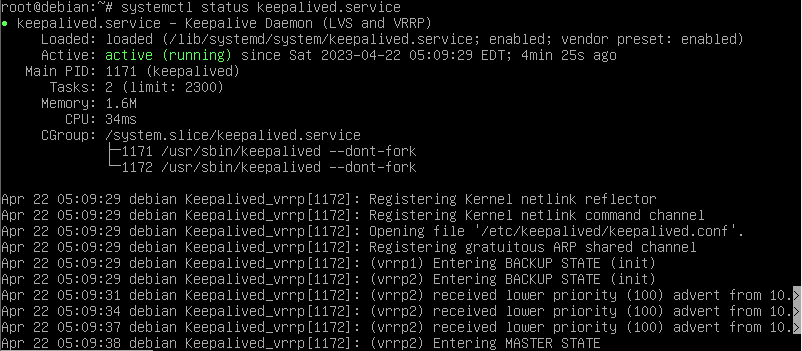

systemctl enable --now keepalived
systemctl start keepalived

Далее пример актуален для Debian 11. Для других версий возможны небольшие изменения.

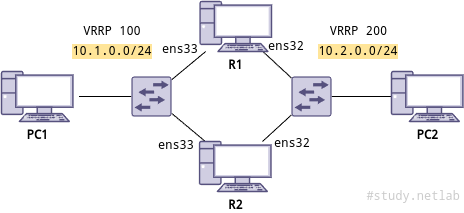

linux-net

Для настройки нужно установить пакет keepalived (документация)

apt install keepalived

Возможно, потребуется добавить репозиторий в файл /etc/apt/sources.list

deb http://deb.debian.org/debian bullseye  main contrib
deb-src http://deb.debian.org/debian bullseye  main contrib

После этого обновить список пакетов

apt update

Далее приведены настройки для примера. Часть параметров можно было не указывать - использовались бы значения по умолчанию. Настройки должны быть в файле /etc/keepalived/keepalived.conf.

Параметр virtual_router_id должен быть одинаковым в пределах одной группы.

R1R2

global_defs {}

vrrp_instance vrrp1 {
    state MASTER
    interface ens33
    virtual_router_id 100
    priority 200
    advert_int 3
    authentication {
        auth_type PASS
        auth_pass password1
    }
    virtual_ipaddress {
        10.1.0.12/24
    }
}

vrrp_instance vrrp2 {
    state BACKUP
    interface ens32
    virtual_router_id 200
    priority 100
    advert_int 3
    authentication {
        auth_type PASS
        auth_pass password2
    }
    virtual_ipaddress {
        10.2.0.12/24
    }
}

global_defs {}

vrrp_instance vrrp1 {
    state BACKUP
    interface ens33
    virtual_router_id 100
    priority 200
    advert_int 3
    authentication {
        auth_type PASS
        auth_pass password1
    }
    virtual_ipaddress {
        10.1.0.12/24
    }
}

vrrp_instance vrrp2 {
    state MASTER
    interface ens32
    virtual_router_id 200
    priority 100
    advert_int 3
    authentication {
        auth_type PASS
        auth_pass password2
    }
    virtual_ipaddress {
        10.2.0.12/24
    }
}

Далее можно запустить сервис keepalived

systemctl start keepalived

После некоторого времени на маршрутизаторах появятся дополнительные адреса.

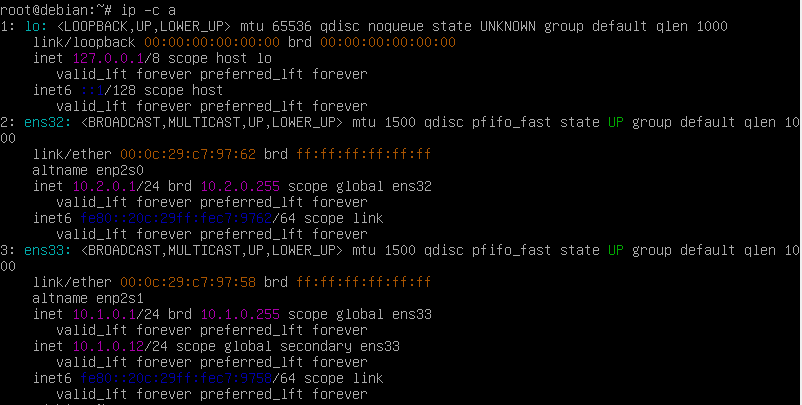

linux_r1_ip

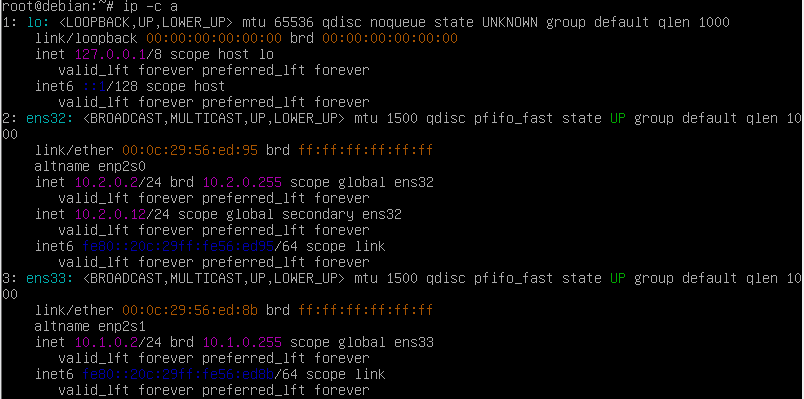

linux_r2_ip

Далее можно проверить статус сервиса keepalived

systemctl status keepalived

linux_r1_keepalived-service-view

linux_r2_keepalived-service-view

На рисунках показано, как менялся статус устройства в пределах FHRP-групп.

На клиентах необходимо указать в качестве шлюза 10.1.0.12 и 10.2.0.12. После чего можно проверить с помощью traceroute, как проходит трафик.

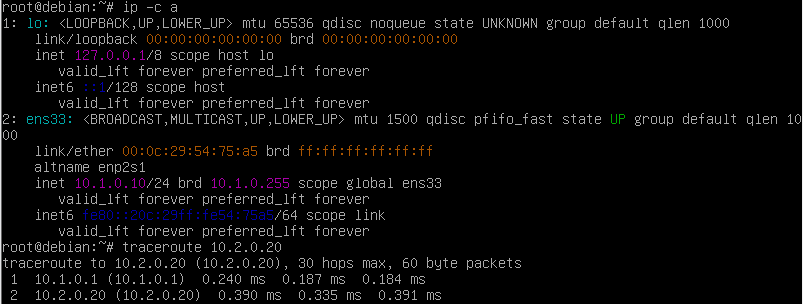

linux_client1

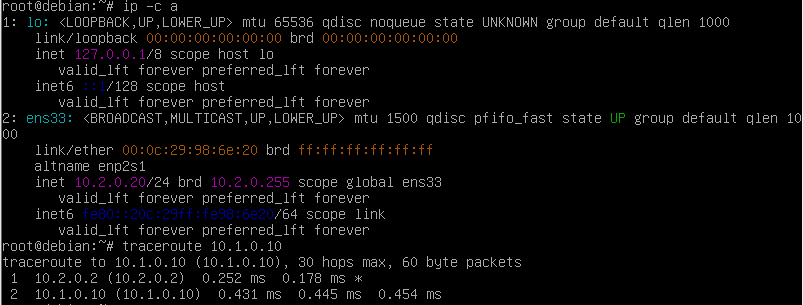

linux_client2

Трафик проходит через разные маршрутизаторы, т.к. в разных группах разные MASTER-маршрутизаторы.

🧰 Лабораторная работа

Ознакомиться перед выполнением любой лабораторной работы (список раскрывается)

Вместо ❔ или x нужно подставить свой номер по журналу
Выполнять задание без "отмашки" не стоит ⛔, т.к. задание здесь может существовать более актуальная версия
У каждой работы есть срок сдачи 📅, который озвучивается на занятии, после которого работа не может быть защищена на максимальный балл 📉
Дополнительные задания 📚 не являются обязательными, но по результатам сдачи лабораторной работы может быть выдано одно или несколько из них. Также дополнительное задание может быть сформулировано устно
Для каждой лабораторной работы должен быть отчет 📝 с описанием выполнения ваших действий, оформление должно соответствовать требованиям (см. на сайте учебного заведения)
Нужно уметь ответить на вопросы ❓ по теме, контрольные вопросы и другие связанные вопросы
Примеры могут быть выполнены по желанию, а также выданы в качестве дополнительного задания с изменениями или без в случае неуспешной 😢 защиты основной работы
Иногда в работах встречаются задания по IPv4 и IPv6 одновременно 🔗. Это считается как одна работа. Допускается сдача работы только с IPv4 или только с IPv6, но максимальный балл в таком случае получить невозможно

🎯 Цель работы: получить навыки настройки протокола VRRP в разных ОС.

🌐 Схема

Схема сети

✔️ Условия

Везде использовать VRRP
В качестве устройств VRRP использовать Cisco, Linux или MikroTik (можно комбинировать)
Адрес исходной IPv4-сети – 10.x.0.0/16
Разделить исходую сеть на 7 подсетей
Адреса везде назначить статически
Номера групп VRRP - 100 + x, 200 + x
Адреса виртуальных маршрутизаторов в каждой группе – последний адрес подсети
Везде использовать статическую маршрутизация (может потребоваться настроить SLA - мониторинг маршрута)
Все устройства после настройки должны "пинговаться"
При отключении любого маршрутизатора, связь между оставшимися должна остаться

📚 Дополнительные задания

Повторить указанный пример.
Заменить маршрутизаторы на указанный.
Изменить адресацию и подсети на указанные.

🤔 Контрольные вопросы

Сколько групп VRRP можно создать на устройстве? Чем это обосновано?
На какой адрес отправляются сообщения VRRP?
Что будет, если в одной группе на маршрутизаторах задать разные виртуальные IP-адреса?
Что будет, если включить preempt на маршрутизаторе с приоритетом ниже, чем на другом маршрутизаторе?
Какую информацию можно увидеть в Wireshark после выключения интерфейса (который используется в протоколе) на маршрутизаторе с ролью Active?
Что произойдет, если указать разные на маршрутизаторах из одной группы?
Если в группу добавить еще один маршрутизатор с самым низким/высоким приоритетом, то в каком состоянии он окажется? Какую роль он получит, если отключить один из первых двух маршрутизаторов?
Какие способы разделения на подсети существуют?
Как зависит длина маски и префикса от количества необходимых подсетей или устройств в каждой подсети?
Как посчитать количество подсетей на схеме?
Какие режимы балансировки имеются в GLBP? В чем их особенность?
Как можно выполнить балансировку нагрузки в протоколе HSRP или VRRP?
Если выполнить эхо-запрос из одной сети в другую, то каким маршрутом пакеты идут в одну сторону, а каким - обратно? Всегда ли пути (туда и обратно) одинаковы?
Какой адрес используют маршрутизаторы для обмена служебными сообщениями по изучаемым в данной работе протоколам?
По какому правилу формируется MAC-адрес виртуальных маршрутизаторов в каждом протоколе?

Группа протоколов FHRP

Теоретические сведения

Зачем нужна данная группа протоколов

Протоколы группы FHRP

VRRP

Группы

Роли устройств

Приоритет маршрутизатора (priority)

Режим preempt

Таймеры

HelloTime

HoldTime

Аутентификация

Отсутствие встроенной балансировки нагрузки

Примеры

Пример 1 (Cisco)

Схема и деление на подсети

Настройка первой LAN

Настройка второй LAN

Проверка

Настройка центральной сети

VRRPv3 (IPv6)

Пример 2 (Huawei)

Пример 3 (MikroTik)

Преднастройки

Настройка сети

Пример 4 (MikroTik + IPv6)

Пример 5 (Linux)

🧰 Лабораторная работа

Режим `preempt`

`HelloTime`

`HoldTime`
