IPv6

Теоретические сведения

Особенности IPv6

  • Сетевой уровень
  • Появился из-за нехватки IPv4-адресов
    • Временное решение - NAT
  • IPv6 несовместим с IPv4
    • Двойной стек
    • Туннелирование
    • Преобразование
  • Длина адреса 128 бит

Треминология

  • Префикс
    • 2000:1234:0:abcd::ffe0/64
  • Длина префикса
    • 2000:1234:0:abcd::ffe0/64
  • Адрес интерфейса
    • 2000:1234:0:abcd:12::ffe0/64

Основные зарезервированные адреса

  • ::1/128 - loopback
  • ::/0 - default gateway
  • 2001::/32, 2002::/16 - global unicast
  • fc00::/7 - unique local unicast
    • Могут использоваться внутри организации без регистрации
    • Не маршрутизуруются в Интернет
  • fe80::/10 - link-local
    • Используются в рамках сегмента сети
    • Задается устройством автоматически, но можно изменить
    • Маршрутизаторы не передают пакеты в другой сегмент
  • 2001:db8::/32, 3fff::/20 - documentation
  • ff00::/8 - multicast
    • Используются вместо широковещательных адресов, т.к. их нет в IPv6
    • ff02::1 - все узлы в широковещательном домене
    • ff02::2 - все маршрутизаторы в широковещательном домене

Правила сокращения адресов

3fff::0:0001:023:456/64:

  • Полный адрес - 3fff:0000:0000:0000:0000:0001:0023:0456/64
  • Сокращенный, но не максимально - 3fff::0:1:23:456/64
  • Максимально сокращенный адрес - 3fff::1:23:456/64

3fff:0:0:0:1:0:0:0/64 можно сократить так 3fff::1:0:0:0/64 или так 3fff:0:0:0:1::/64, но не так 3fff::1::/64, поскольку нельзя точно сказать, в каком блоке :: сколько нулевых блоков.

3fff::0001/64 и 3fff::1000/64 - не одно и то же! 3fff::0001/64 - можно сократить до 3fff::1/64, а второй адрес сократить больше нельзя.

Вычисление префикса

  1. Если длина префикса кратна 16, то префикс граничит по символу :.

    • 3fff:0000:1111:2222:3333:4444:5555:6666/64 -> 3fff:0000:1111:2222:0000:0000:0000:0000/64 -> 3fff:0000:1111:2222::/64

    • 3fff:0000:1111:2222:3333:4444:5555:6666/48 -> 3fff:0000:1111::/48

  2. Если длина префикса кратна 4, то префикс граничит по символу : или между 16-ичными символами.

    • 3fff:0000:1111:2222:3333:4444:5555:6666/60 -> 3fff:0000:1111:2220:0000:0000:0000:0000/60 -> 3fff:0000:1111:2220::/60

    • 3fff:0000:1111:2222:3333:4444:5555:6666/52 -> 3fff:0000:1111:2000::/52

  3. Если длина префикса не кратна 4, то префикс граничит внутри 16-ичного символа. Для этого "разрезанный" символ для лучшего понимания лучше выписать в 2-ичном виде.

    3fff:0000:1111:2222:\(^{/64}\)3\(^{/68}\)333:4444:5555:6666/67

    3fff:0000:1111:2222:\(^{/64}\)0011\(^{/68}\)333:4444:5555:6666/67

    3fff:0000:1111:2222:\(^{/64}\)0010\(^{/68}\)000::/67

    3fff:0000:1111:2222:2000::/67

Способы назначения IPv6-адресов

  • Вручную
  • SLACC
    • Префикс выдает маршрутизатор
    • Идентификатор интерфейса формируется с помощью EUI-64
  • DHCPv6

EUI-64

Идентификатор интерфейса формируется на основе его MAC-адрес.

В середину MAC вставляется ff:fe, а потом инвертируется второй младший бит первого байта.

11:22:33:44:55:66 -> 11:22:33:ff:fe:44:55:66 -> 13:22:33:ff:fe:44:55:66

11 -> 00010001 -> 00010011 -> 13

Недостатки

Адрес постоянный, можно отслеживать действия. Вместо этого способа можно включить случайную генерацию идентификатора интерфейса.

Разделение на подсети

  • С использованием идентификатора подсети
  • С использованием идентификатора интерфейса

С использованием идентификатора подсети

  • Удобный способ
  • Большое количество подсетей - \(2^{16}\)
  • Большое количество узлов - \(2^{64}\)
3fff:0:0:000D::/64
3fff:0:0:000E::/64
3fff:0:0:000F::/64
3fff:0:0:????::/64
...
3fff:0:0:0999::/64
3fff:0:0:????::/64

С использованием идентификатора интерфейса

  • Принцип похож на разделение по подсети в IPv4
  • Полубайт - удобная граница подсети

ARP

  • В IPv6 его нет.
  • Вместо него используется ICMPv6 с сообщениями типа NS и ND.
  • У всех адресов одинаковый префикс FF02::1:FF00:0/104. К нему добавляются 24 младших бита адреса (unicast или anycast). В результате multicast-адрес может быть в диапазоне от FF02:0:0:0:0:1:FF00:0000 до FF02:0:0:0:0:1:FFFF:FFFF.

См. тему ICMP.

Примеры

Пример 1

2000::/64
2000:0:0:0000::/64

Нужно подсетей - 8.

Нужно 3 бита.

0 подсеть - 2000:0:0:0000:0000 0000 0000 0000::/67
0 подсеть - 2000:0:0:0000:0000::/67

1 подсеть - 2000:0:0:0000:0010 0000 0000 0000::/67
1 подсеть - 2000:0:0:0000:2000::/67

2 подсеть - 2000:0:0:0000:0100 0000 0000 0000::/67
2 подсеть - 2000:0:0:0000:4000::/67

3 подсеть - 2000:0:0:0000:0110 0000 0000 0000::/67
3 подсеть - 2000:0:0:0000:6000::/67

4 подсеть - 2000:0:0:0000:1000 0000 0000 0000::/67
4 подсеть - 2000:0:0:0000:8000::/67

5 подсеть - 2000:0:0:0000:1010 0000 0000 0000::/67
5 подсеть - 2000:0:0:0000:a000::/67

6 подсеть - 2000:0:0:0000:1100 0000 0000 0000::/67
6 подсеть - 2000:0:0:0000:c000::/67

7 подсеть - 2000:0:0:0000:1110 0000 0000 0000::/67
7 подсеть - 2000:0:0:0000:e000::/67

Пример 2

2000::/64
2000:0:0:0000::/64

Нужно подсетей - 500.

Нужно 9 битов.

0 подсеть - 2000:0:0:0000:0000::/73
1 подсеть - 2000:0:0:0000:0000 0000 1000 0000::/73
1 подсеть - 2000:0:0:0000:0080::/73
2 подсеть - 2000:0:0:0000:0000 0001 0000 0000::/73
2 подсеть - 2000:0:0:0000:0100::/73
...
300 подсеть - 2000:0:0:0000:1001 0110 0000 0000::/73
300 подсеть - 2000:0:0:0000:9600::/73
...

\(2_{10} = 0000 0001 0_{2}\)

\(300_{10} = 1001 0110 0_{2}\)

Пример 3

2000::/64
2000:0:0:0000::/64

Нужно подсетей - 2000.

Нужно 11 бит.

...
10 подсеть - 2000:0:0:0000:0000 0001 0100 0000::/75
10 подсеть - 2000:0:0:0000:0140::/75
...
100 подсеть - 2000:0:0:0000:0000 1100 1000 0000::/75
100 подсеть - 2000:0:0:0000:0C80::/75
...
1000 подсеть - 2000:0:0:0000:0111 1101 0000 0000::/75
1000 подсеть - 2000:0:0:0000:7D00::/75
...

10 подсеть - 2000:0:0:0000:0140::/75

Нужно внутри этой подсети еще подсетей - 67.

67 подсеть - 2000:0:0:0000:0000 0001 0101 0000:1100 0000 0000 0000::/82
67 подсеть - 2000:0000:0000:0000:0150:C000:0000:0000/82
67 подсеть - 2000::0150:C000:0:0/82

20 подсеть - 2000:0:0:0000:0000 0001 0100 0101:0000 0000 0000 0000::/82
20 подсеть - 2000:0:0:0000:0145:0000:0000:0000/82
20 подсеть - 2000:0:0:0:0140::/82
или
20 подсеть - 2000::0140:0:0:0/82

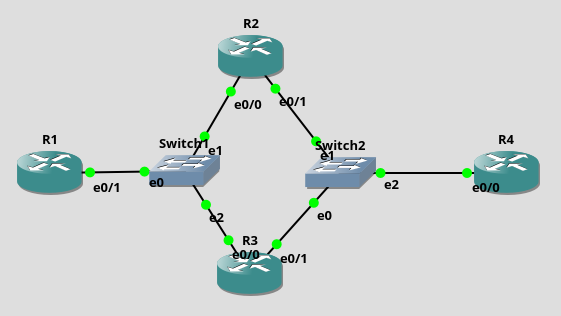

Пример 4 (unicast + Cisco)

Пример демонстрирует настройку IPv6-адресов и статической маршрутизации.


cont f
ipv6 unicast-routing
int e0/1
ipv6 add 123::1/64
no sh
exit
ipv6 route 234::/64 123::2
ipv6 route 234::/64 123::3
end

cont f
ipv6 unicast-routing
int e0/0
ipv6 add 123::2/64
no sh
exit
int e0/1
ipv6 add 234::2/64
no sh
end

cont f
ipv6 unicast-routing
int e0/0
ipv6 add 123::3/64
no sh
exit
int e0/1
ipv6 add 234::3/64
no sh
end

cont f
ipv6 unicast-routing
int e0/0
ipv6 add 234::4/64
no sh
exit
ipv6 route 123::/64 234::2
ipv6 route 123::/64 234::3
end

На R1 и R4 были созданы 2 маршрута в одну сеть.

Далее в разделе Anycast показано, как заменить два маршрута одним.

Пример 5 (anycast + Cisco)

Пример показывает, как с помощью anycast-адресов можно создавать маршруты.

Схема та же (1)

  1. img
cont f
int e0/1
ipv6 add 123::1/64
no sh
exit
ipv6 route 234::/64 123::23
end

cont f
ipv6 unicast-routing
int e0/0
ipv6 add 123::23/64 anycast
no sh
exit
int e0/1
ipv6 add 234::23/64 anycast
no sh
end

cont f
ipv6 unicast-routing
int e0/0
ipv6 add 123::23/64 anycast
no sh
exit
int e0/1
ipv6 add 234::23/64 anycast
no sh
end

cont f
int e0/0
ipv6 add 234::4/64
no sh
exit
ipv6 route 123::/64 234::23
end
