iptables

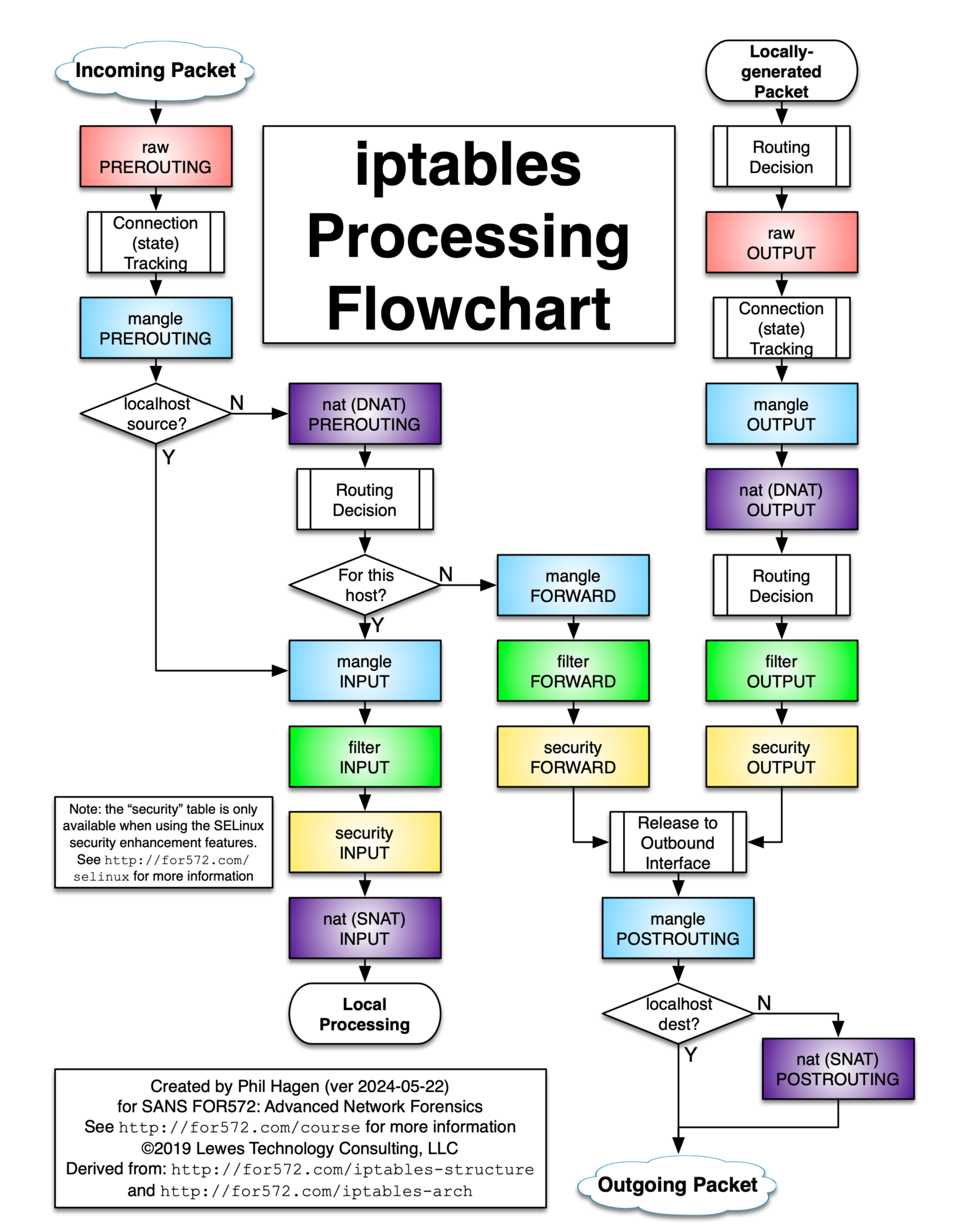

Схема движение трафика

Цепочки

INPUT. Входящий трафик.
OUTPUT. Исходящий трафик.
FORWARD. Транзитный трафик.
PREROUTING. Обычно используется для проброса портов.
POSTROUTING. Обычно используется для NAT.

Таблицы

raw. Обычно используется для отключения отслеживания состояния (connection tracking), т.к. эта таблица встречается на пути трафика раньше остальных (см. схему движения).
nat. Преобразования NAT.
mangle. Позволяет изменять параметры в заголовке пакета, например, TTL, DSCP (QoS).
filter. Фильтрация пакетов.
security. Используется на системах с SELinux.

В каждой таблице есть свой набор цепочек. См. схему движения.

Общий порядок обработки правил

Таблица mangle намеренно отсутствует, т.к. она на пути продвижения встречается много раз и это расположение зависит от того, куда направляется трафик.

raw
conntrack
nat (DNAT)
маршрутизация
filter
security
nat (SNAT)

Состояния conntrack

Conntrack (connection tracker) позволяет повысить безопасность за счет более простого набора правил и их более читаемого формата, а также является важной частью работы NAT.

New. Новое соединение. Устройство встретило только одно сообщение из потока. Например, отправка ICMP-запроса или первого сообщения из TCP-соединения.
Established. Установленное соединение. Устройство встретило два сообщения из потока. Например, ответ на ICMP-запрос или второе TCP-сообщение из процесса рукопожатия.
Related. Связанное с потоком сообщение. Например, используется в FTP, т.к. там используется два порта: служебный и для передачи данных.
Invalid. Недопустимое состояние. Например, если соединение было закрыто, а пакеты все еще поступают.

Основные действия (targets)

ACCEPT. Пакету разрешено пройти текущую цепочку. Пакет может быть еще отброшен позже в других цепочках.
DROP. Пакет отбрасывается и дальше не обрабатывается.
REJECT. Пакет отбрасывается и дальше не обрабатывается. Но в отличие от DROP, отправителю будет отправлено сообщение о том, что его пакет был отброшен.
DNAT. Используется для подмены адреса назначения.
SNAT. Используется для подмены адреса источника.
LOG. Создать log-сообщение.
MARK. Маркируется пакет в пределах текущего устройства. Используется для упрощения написания правил. Действие доступно только в таблице mangle.
CONNMARK. Аналогия MARK, только работает в рамках соединения, а не отдельного пакета.
MASQUERADE. Частный случай SNAT. Имеет смысл использовать тогда, когда интерфейс получает адрес динамически. Если статически, то лучше использовать SNAT.
REDIRECT. Выполняет перенаправление пакетов на другой порт той же самой машины. Обычно используется при проксировании.

Синтаксис iptables

iptables [-t таблица] <действие с правилом> <цепочка> <параметры>

Основные действия с правилом:
-A (добавить правило в цепочку)
-D (удалить правило)
-I (вставить правило с нужным номером)
-L (вывести все правила в текущей цепочке)
-S (вывести все правила)
-F (очистить все правила)
-N (создать цепочку)
-X (удалить цепочку)
-P (установить действие по умолчанию)

Основные параметры:
-p (протокол: tcp, udp, icmp, …)
-s (адрес отправителя)
-d (адрес получателя)
-i (входящий интерфейс)
-o (исходящий интерфейс)
-j (выбрать действие, если правило подошло)

Если таблицу не указать с помощью ключа -t, то по умолчанию выбирается таблица filter.

Примеры базовых команд

iptables -L - просмотр правил; часто используется с дополнительными ключами -vn, а также можно указать --line-numbers, чтобы вывести номера строк.
iptables -L INPUT - просмотр правил конкретной цепочки INPUT (по умолчанию FORWARD).
iptables -F - очистить правила.
iptables -F INPUT - очистить правила конкретной цепочки INPUT (по умолчанию FORWARD).
iptables -P OUTPUT ACCEPT - разрешить по умолчанию исходящие пакеты.
iptables -P INPUT DROP - запретить по умолчанию входящие пакеты.
iptables -A INPUT -s 10.0.0.1 -j ACCEPT - разрешить входящий трафик от устройства с указанным адресом.
iptables -A OUTPUT -s 192.168.8.0/24 -j DROP - запретить отправлять пакеты в указанную сеть.
iptables -A INPUT -p tcp --dport ssh -s 1.1.1.1 -j ACCEPT - разрешить подключаться по протоколу tcp на порт 22 (ssh) с устройства с указанным адресом.
iptables -I INPUT 2 -j ACCEPT - вставить разрешающее правило на позицию 2 в списке.
iptables -I FORWARD -d 8.8.8.8 -j DROP - вставить правило в начало списка (по умолчанию, если не указан номер), запрещающее пересылать пакеты по адресу 8.8.8.8.
iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -o eth0 -j SNAT --to-source 10.0.0.1 - преобразовывать адреса источника пакета на адрес 10.0.0.1, если пакет из сети 192.168.0.0/24 собирается выходить из интерфейса eth0.
iptables -t nat -A POSTROUTING -o eth0 -s 192.168.0.0/24 -j MASQUERADE - частный случай SNAT, в котором адрес, на который выполняется подмена, вычисляется автоматически, основываясь на параметре -o eth0.
iptables -t nat -A PREROUTING -i eth0 -p tcp --dport 80 -j DNAT --to-destination 192.168.0.1:8080 - подменять адрес получателя в пакетах, приходящих на интерфейс eth0 и порт получателя 80 на указанные адрес и порт.

Сохранение и восстановление правил

Если не сохранить, после перезагрузки правила пропадут.

iptables-save > filename

iptables-restore < filename

Автоматически сохранять при выключении интерфейса, и восстанавливать после его включения:

auto eth0
iface eth0 inet static
    address 10.0.0.2/16
    post-up iptables -t nat -A POSTROUTING -o wan0 -j MASQUERADE
    post-up ip route add default via 10.0.0.1

Или более удобный и короткий вариант:

auto eth0
iface eth0 inet dhcp
    post-up iptables-restore < /etc/iptables.rules
    post-down iptables-save > /etc/iptables.rules

Пример с цепочками `INPUT`, `OUTPUT`

C1$ iptables -P INPUT DROP
C1$ iptables -P OUTPUT DROP

C1$ ping 192.168.0.2 ---> ❌ запрос
C2$ ping 192.168.0.1 ---> ❌ запрос

C1$ iptables -A OUTPUT -p icmp -j ACCEPT

C1$ ping 192.168.0.2 ---> ✅ запрос, ❌ ответ
C2$ ping 192.168.0.1 ---> ❌ запрос

C1$ iptables -A INPUT -p icmp -j ACCEPT

C1$ ping 192.168.0.2 ---> ✅ запрос, ✅ ответ
C2$ ping 192.168.0.1 ---> ✅ запрос, ✅ ответ

В данном примере по итогу проблема в том, что C2 может пинговать C1 в любой момент.

Пример с состоянием `NEW`

C1$ iptables -P INPUT DROP
C1$ iptables -P OUTPUT DROP

C1$ iptables -A OUTPUT -p icmp -j ACCEPT
C1$ iptables -A INPUT -p icmp -m conntrack --ctstate NEW -j ACCEPT

C1$ ping 192.168.0.2 ---> ✅ запрос, ❌ ответ
C2$ ping 192.168.0.1 ---> ✅ запрос, ✅ ответ, но только для первой пары сообщений

В данном примере по итогу проблема в том, что C2 может пинговать C1 в любой момент, но только один ICMP-запрос пройдет в течение небольшого времени.

Пример с состоянием `ESTABLISHED`

C1$ iptables -P INPUT DROP
C1$ iptables -P OUTPUT DROP

C1$ iptables -A OUTPUT -p icmp -j ACCEPT
C1$ iptables -A INPUT -p icmp -m conntrack --ctstate ESTABLISHED -j ACCEPT

C1$ ping 192.168.0.2 ---> ✅ запрос, ✅ ответ
C2$ ping 192.168.0.1 ---> ❌ запрос

В данном примере получено то, что и требовалось. По своей инициативе C2 не сможет отправить сообщение на C1.

Пример с состоянием `RELATED`

C1$ iptables -P INPUT DROP
C1$ iptables -P OUTPUT DROP

C1$ iptables -A OUTPUT -p tcp -j ACCEPT
C1$ iptables -A INPUT -p tcp -m conntrack --ctstate ESTABLISHED -j ACCEPT

C2$ nc -l 8080

C1$ nc 192.168.0.2 8080 ---> ✅ запрос, ✅ ответ
C1$ nc 192.168.0.2 8081 ---> ✅ запрос, ❌ ответ с ошибкой C1 не получит (C2 не слушает этот порт)

C1$ iptables -A INPUT -p tcp -m conntrack --ctstate RELATED -j ACCEPT
C1$ nc 192.168.0.2 8081 ---> ✅ запрос, ✅ ответ с ошибкой C1 получит (C2 не слушает этот порт)

В данном примере получено то, что и требовалось. По своей инициативе C2 не сможет отправить сообщение на C1.

Пример с действием `MARK`

iptables -t mangle -A PREROUTING -p icmp -j MARK --set-mark 0x100
iptables -t mangle -A INPUT -m mark --mark 0x100 -j DROP

Пример с действием `MARK` и таблицей маршрутизации

iptables -t mangle -A PREROUTING -s 192.168.1.0/24 -j MARK --set-mark 0x1
ip route add default via 10.0.0.1 dev eth0 table 100
ip rule add fwmark 0x1 lookup 102

Пример с действием `NOTRACK`

iptables -t raw -A PREROUTING -j NOTRACK
iptables -t raw -A OUTPUT -j NOTRACK

Еще примеры в картинках

🧠 Самостоятельное изучение

firewalld
nftables
OpenNet iptables
connmark
fwbuilder - "GUI" для iptables.
Установка и базовая настройка pfsense, OPNsense.

🧰 Лабораторная работа

Ознакомиться перед выполнением любой лабораторной работы (список раскрывается)

Вместо ❔ или x нужно подставить свой номер по журналу
Выполнять задание без "отмашки" не стоит ⛔, т.к. задание здесь может существовать более актуальная версия
У каждой работы есть срок сдачи 📅, который озвучивается на занятии, после которого работа не может быть защищена на максимальный балл 📉
Дополнительные задания 📚 не являются обязательными, но по результатам сдачи лабораторной работы может быть выдано одно или несколько из них. Также дополнительное задание может быть сформулировано устно
Для каждой лабораторной работы должен быть отчет 📝 с описанием выполнения ваших действий, оформление должно соответствовать требованиям (см. на сайте учебного заведения)
Нужно уметь ответить на вопросы ❓ по теме, контрольные вопросы и другие связанные вопросы
Примеры могут быть выполнены по желанию, а также выданы в качестве дополнительного задания с изменениями или без в случае неуспешной 😢 защиты основной работы
Иногда в работах встречаются задания по IPv4 и IPv6 одновременно 🔗. Это считается как одна работа. Допускается сдача работы только с IPv4 или только с IPv6, но максимальный балл в таком случае получить невозможно

🌐 Схема

✔️ Условия

Все устройства - Debian 12.
В качестве firewall использовать iptables.
Имена устройств задать согласно схеме.
Использовать произвольные адреса, учитывая сети на схеме.
ISP со стороны Internet получает адрес с помощью DHCP. Остальные IP-адреса на всех устройствах задаются статически.
Все устройства должны иметь доступ в Internet.
На SRV установить любой веб-сервер, например, Apache2 или nginx. На стандартной "заглушке" (index.html) указать свою фамилию и номер по журналу. Веб-сервер должен "слушать" порт 8000 + х.
Можно использовать только маршрут по умолчанию там, где нужно. Необходимо активировать маршрутизацию.
По умолчанию все маршрутизаторы должны блокировать любой транзитный, входящий и исходящий трафик.
Использовать NAT (MASQUERADE и SNAT), где нужно.
Доступ к SRV организовать с помощью DNAT на R1. Обращение к веб-серверу должно осуществляться по адресу http://10.1.x.100:80, а обращаться по его прямому адресу нельзя.

📚 Дополнительные задания

⭐ Повторить ЛР, используя в качестве firewall nftables.
Повторить ЛР, используя в качестве firewall firewalld.
